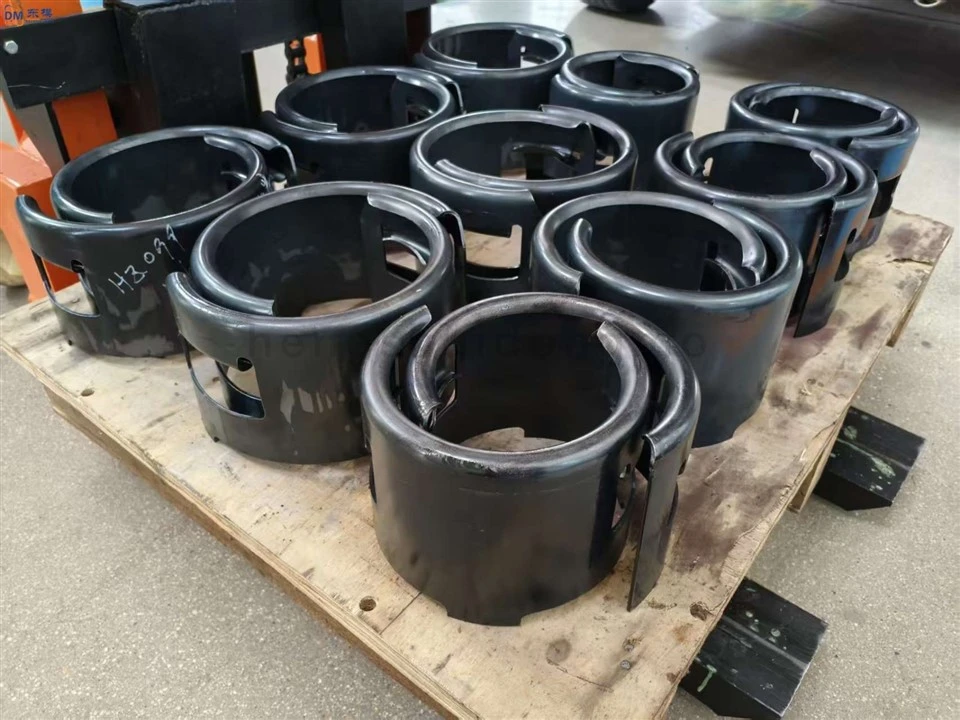

LPG plieninių cilindrų giluminio tempimo ir giluminio štampavimo štampai; Metalinės rankenos; Pagrindo štampavimo dalys

I. Staklių koordinačių sistema: apdirbimo atskaitos koordinačių sistema
Staklių koordinačių sistema yra pati pagrindinė ir pagrindinė apdirbimo koordinačių sistema. Jo apibrėžimas griežtai atitinka tarptautinius standartus, o pagrindinis principas yra „įrankio judėjimas stacionaraus ruošinio atžvilgiu“. Dėl vieningų koordinačių ašių krypčių ir pradžios nustatymų jis suteikia atskaitos pagrindą staklių judėjimui.

Logiškai mąstant, staklių koordinačių sistema naudoja{0}}dešiniarankę Dekarto koordinačių sistemą. Z-ašis yra staklių suklio ašies kryptis, kurios teigiama kryptis nukreipta nuo ruošinio, užtikrinant aiškią ir valdomą santykinę padėtį tarp įrankio ir ruošinio. X-ašis yra statmena Z-ašiai, esančiai ruošinio suspaudimo plokštumoje, ir lygiagreti ruošinio radialinei krypčiai, o jos teigiama kryptis taip pat vadovaujasi tolimo nuo ruošinio principu. Y-ašis nustatoma pagal dešinės-rankos taisyklę, kuri sudaro pilną trijų-matmenų koordinačių sistemą su X ir Z ašimis. Staklių koordinačių sistemos kilmė, dar vadinama staklių pradžia, yra staklių gamintojo nustatytas fiksuotas taškas. Paprastai jis yra kiekvienos staklių koordinačių ašies teigiamose ribinėse padėtyse. Ši pradžia naudojama kaip visų staklių judesio koordinačių atskaita. Nepriklausomai nuo to, kaip ruošinys yra prispaustas, visos staklių judėjimo komandos yra susijusios su šia kilme, iš esmės užtikrinant apdirbimo koordinačių nuoseklumą.

Apdirbimo praktikoje staklių koordinačių sistemos apibrėžimas tiesiogiai lemia staklių judėjimo tikslumą. Kai operatorius paleidžia stakles, ji automatiškai grįžta į staklių pradinę vietą ir užbaigia koordinačių atskaitos kalibravimą. Visi paskesni įrankio judesiai ir ruošinio padavimas iš esmės atliekami pagal staklių koordinačių sistemą, remiantis apibrėžtomis koordinačių ašies kryptimis ir pradžia, vykdant tikslų padėties valdymą. Tai patvirtina staklių koordinačių sistemos pagrindinę padėtį kaip apdirbimo atskaitą; jos griežtas apibrėžimas yra būtina sąlyga norint pasiekti aukšto-apdirbimo tikslumo.

II. Ruošinio koordinačių sistema: „Dedikuota koordinačių sistema“, pritaikyta apdirbimo poreikiams

Jei staklių koordinačių sistema yra visuotinė atskaita, tada ruošinio koordinačių sistema yra „pritaikyta koordinačių sistema“ konkrečiam ruošiniui. Pagrindinis jo apibrėžimas yra koordinačių sistemos su ruošiniu, kaip atskaitos tašku, sukūrimas, pagrįstas ruošinio suspaudimo padėtimi ir apdirbimo charakteristikomis, todėl apdirbimo instrukcijos yra labiau suderintos su faktiniais eksploatavimo poreikiais.

Ruošinio koordinačių sistemos apibrėžimo raktas yra jo pradžios nustatymas. Ši kilmė vadinama ruošinio pradine arba programavimo kilme, kurią dažniausiai nustato programuotojas, atsižvelgdamas į ruošinio geometrines charakteristikas, suspaudimo metodą ir apdirbimo patogumą. Pavyzdžiui, apdirbant veleno dalis, ruošinio pradžia dažnai nustatoma veleno galinio paviršiaus centre; apdirbant plokščių dalis, ji dažnai nustatoma kampiniame taške arba simetrijos centre. Ruošinio koordinačių sistemos koordinačių ašys atitinka staklių koordinačių sistemą, vadovaujantis dešinėje -dekarto koordinačių sistemos taisyklėmis, tačiau pradžios padėtį galima koreguoti pagal faktinį ruošinį. Šis lankstumas leidžia ruošinio koordinačių sistemai tiksliai prisitaikyti prie skirtingų ruošinių apdirbimo poreikių, išvengiant daugkartinio programos keitimo vargo dėl skirtingų ruošinio suspaudimo padėčių.
