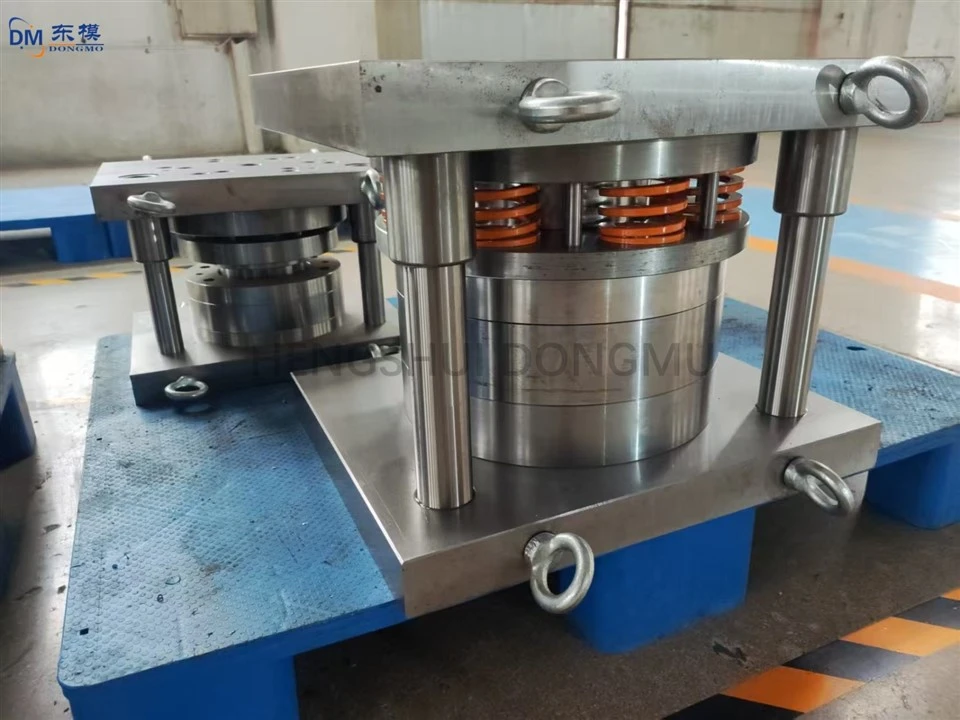

Metalo štampavimas Progresyvūs štampai, nerūdijančio plieno automobilių elektroninių dalių štampavimas

Preciziniai elektronikos štampavimo štampai yra pagrindinė įranga, skirta masinei mikroelektroninių komponentų gamybai. Jų dizainas ir gamybos tikslumas tiesiogiai lemia šių komponentų veikimą ir suderinamumą. Elektroniniams gaminiams atnaujinant miniatiūrinius ir didelio tankio modelius, tiksliųjų elektronikos štampavimo štampų projektavimas ir gamyba susiduria su daugybe praktinių iššūkių, todėl reikia visapusiško požiūrio, kuris apjungia medžiagų savybes, konstrukcijos tikslumą ir proceso valdymą.

Elektroninio tikslaus štampavimo dalys dažniausiai yra 0,1-5 mm dydžio ir dažnai pasižymi netaisyklingomis mikrostruktūromis. Pagrindinių savybių, pvz., skylių padėties ir plyšių pločio, leistinos nuokrypos turi būti kontroliuojamos ±0,005 mm, o formos ir padėties leistinos nuokrypos turi būti mažesnės arba lygios 0,003 mm. Tai kelia itin aukštus reikalavimus štampų tikslumui ir detalių apdirbimui. Štampo konstrukcija turi užtikrinti aukštą tikslumą ir pakankamą standumą. Pagrindiniai komponentai, tokie kaip štampavimo antgalis ir štampas, turi kontroliuoti elastinę deformaciją 0,002 mm ribose, kad būtų užtikrintas matmenų stabilumas aukšto dažnio štampavimo metu (80–120 kartų per minutę), užkertant kelią elektroninių komponentų matmenų nuokrypiams, kurie gali turėti įtakos tolesniam surinkimui. Štampo konstrukcija turi būti pritaikyta mikrostruktūros apdirbimui, vengiant įtempių koncentracijos detaliose srityse ir užkertant kelią priešlaikiniam štampų susidėvėjimui ir atskilimui.

Medžiagų parinkimas ir proceso kontrolė yra vienas iš pagrindinių iššūkių gaminant štampus. Tikslūs elektroniniai štampavimo štampai turi atlaikyti didelio{1}}dažnio smūgius ir trintį. Pagrindiniams komponentams reikalingas didelio-tikslumo, dilimui atsparaus legiruotojo Gamybos metu medžiagų apdorojimo tikslumas turi būti kontroliuojamas ± 0,003 mm. Terminis apdorojimas reikalauja griežtai kontroliuoti gesinimo ir grūdinimo temperatūrą bei laikymo laiką, kad būtų išvengta defektų, tokių kaip netolygus kietumas ir įtrūkimai. Priešingu atveju šie defektai turės tiesioginės įtakos štampo tikslumui ir eksploatavimo trukmei, todėl elektroniniuose komponentuose gali atsirasti paviršiaus įbrėžimų ir matmenų nukrypimų.
